六角焊接螺母DIN929

材料：
碳钢，不锈钢
尺寸：
M4-M16
表面处理：
本色
询价

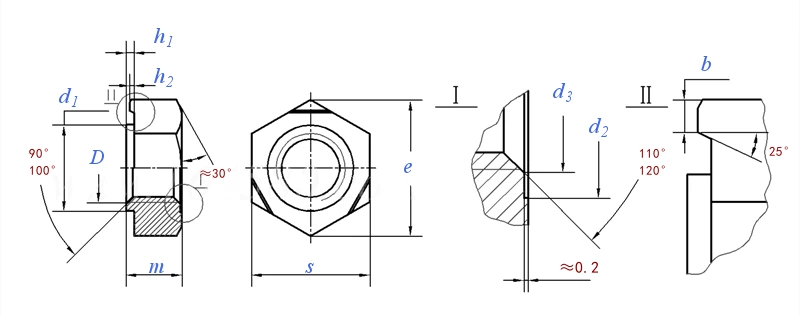

六角焊接螺母DIN929
六角焊接螺母DIN929

六角焊接螺母DIN929

尺寸单位: mm

螺纹规格
D
M3 M4 M5 M6 M8 M10 7/16
20 UNF-2B ①		 7/16
20 UNF-2B ①		 M12 (M14) M16
P 螺距 粗牙
细牙1
细牙2
b 公称
最大值
最小值
d1 公称 (d11)
最大值
最小值
d2 最小值=公称 (H13)
最大值
d3 最大值
e 最小值
h1 最大值
最小值
h2 最大值
最小值
m 最大值=公称 (h14)
最小值
s 最大值=公称 (h13)
最小值
千件重(钢制)≈kg
保证载荷(N) 粗牙
细牙1
细牙2
0.5 0.7 0.8 1 1.25 1.5 / / 1.75 2 2
/ / / / 1 1.25 / / 1.25 1.5 1.5
/ / / / / 1 * * 1.5 / /
0.80 0.80 0.80 0.90 1.00 1.25 1.25 1.25 1.25 1.50 1.50
1.00 1.00 1.00 1.12 1.25 1.55 1.55 1.55 1.55 1.90 1.90
0.60 0.60 0.60 0.68 0.75 0.95 0.95 0.95 0.95 1.10 1.10
4.50 6.00 7.00 8.00 10.50 12.50 12.50 13.50 14.80 16.80 18.80
4.47 5.97 6.96 7.96 10.45 12.45 12.45 13.45 14.75 16.75 18.735
4.395 5.895 6.87 7.87 10.34 12.34 12.34 13.34 14.64 16.64 18.605
4.50 6.00 7.00 8.00 10.50 12.50 13.50 13.50 14.80 16.80 18.80
4.68 6.18 7.22 8.22 10.77 12.77 13.77 13.77 15.07 17.07 19.13
3.15 4.2 5.25 6.3 8.4 10.5 11.7 11.7 12.6 14.7 16.8
8.15 9.83 10.95 12.02 15.38 18.74 18.74 20.91 20.91 24.27 26.51
0.55 0.65 0.7 0.75 0.9 1.15 1.15 1.4 1.4 1.8 1.8
0.45 0.55 0.6 0.6 0.75 0.95 0.95 1.2 1.2 1.6 1.6
0.25 0.35 0.4 0.4 0.5 0.65 0.65 0.8 0.8 1 1
0.15 0.25 0.3 0.3 0.35 0.5 0.45 0.6 0.6 0.8 0.8
3 3.5 4 5 6.5 8 10 10 10 11 13
2.75 3.2 3.7 4.7 6.14 7.64 9.64 9.64 9.64 10.57 12.57
7.5 9 10 11 14 17 17 19 19 22 24
7.28 8.78 9.78 10.73 13.73 16.73 16.73 18.67 18.67 21.67 23.67
0.78 1.13 1.73 2.5 5.27 9.58 12 14 13.7 21.3 28.5
3800 6800 11000 15500 28300 44800 / / 65300 89700 123000
/ / / / 30200 47800 / / 72100 97500 132000
/ / / / / 50200 53600 53600 68200 / /
